Motor JB Elektrik. Wer kennt sich aus? Wer kann helfen?

[Sk8erBoi]

Moin!

Ich habe gerde einen Hilferuf von einem Kumpel erhalten. Er restauriert gerade einen 81er Golf 1 mit JB Motor.
Leider kenne ich mich mit Elektrik auch nicht so aus. So sind noch enige Anschlüsse übrig. Kabel können wir nicht zuordnen.
Warum er nicht im (Golf) Forum fragt? Er hat kein Internet :-o

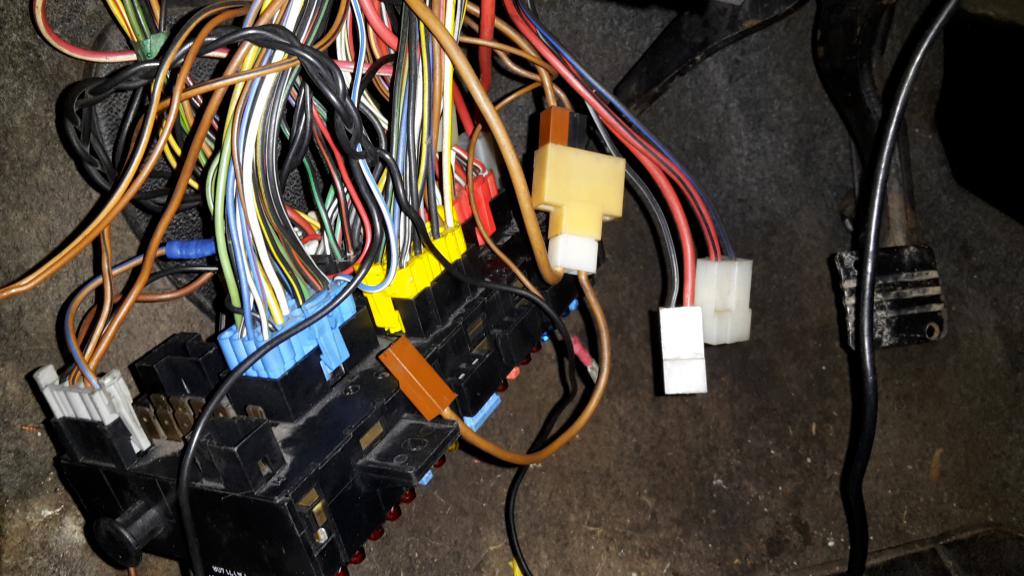

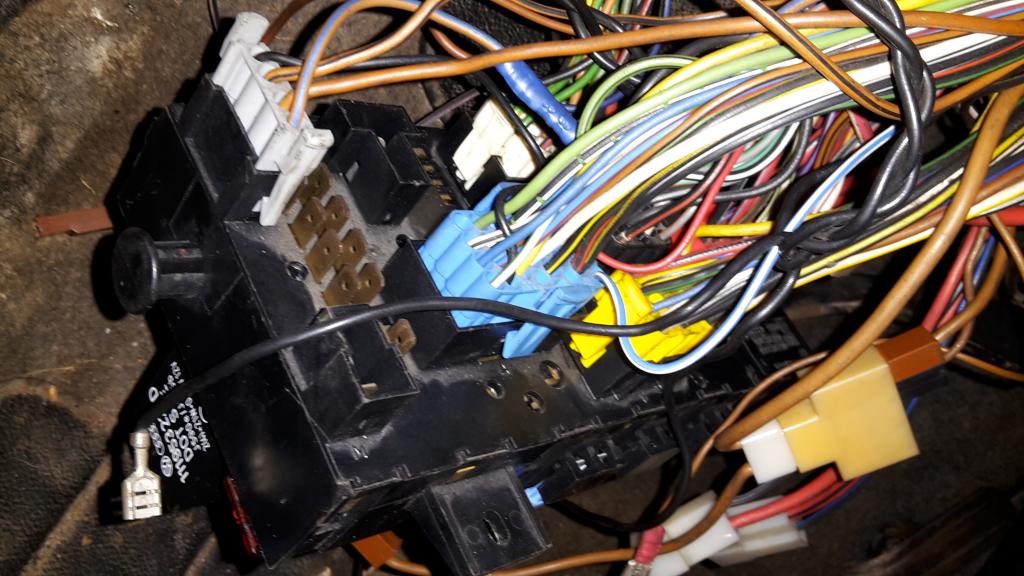

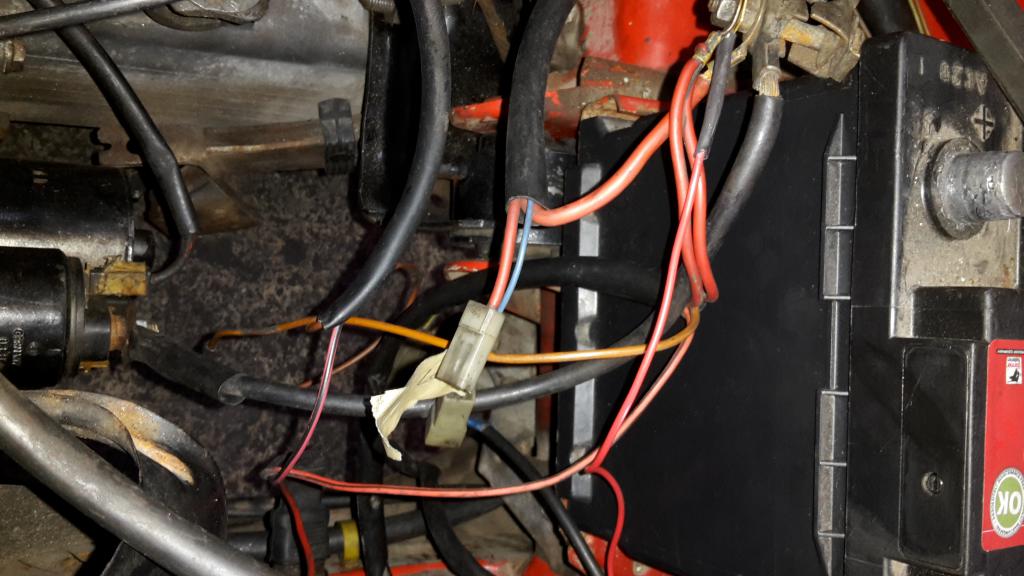

Ich hab mal ein paar Bilder gemacht. Vielleicht wird ja einer von euch daraus schlau? Schaltpläne sind vorhanden...aber wie gesagt, weder ich noch er kennen sich aus.

Gruß Henning

[DocDulittel]

81er Golf nüsste ja die alte ZE haben.

An der ZE ist es normal so, wenn du keinen Gegenstecker mit gleicher Kabelfarbe findest brauchst du ihn nicht zu stecken.

Bei den anderen Steckern ergibt es sich oft durch die spezielle Form der Stecker.

Golf 1 (Info) Forum solltest du aber schon befragen.

[Sk8erBoi]

Moin Micha,

leider wurde an dem Auto schon einiges verbastelt. Der Kabelbaum ist auch nicht original...soll aber zu dem Motor passen. Es sind im Motorraum noch einige Stecker über. Dafür sind andere Anschlüsse nicht belegt. Die vorhandenen Stecker passen nirgends
Was aktuell nicht funktioniert: Standlicht rechts, alle Blinker, Rückfahrlicht. Der Steckplatz hierfür ist an der ZE noch nicht belegt. Ich weiß auch nicht welche Kabel da hin gehören. Stecker sind an der ZE keine mehr über.

Ich hatte gehofft es wäre mit der Scirocco Elektrik gleich...

Gruß Henning

[COB]

Wie gesagt, der 81er Golf sollte noch die ganz alte ZE haben, deren Steckerbelegung ist anders als die der neueren und auch die Sicherungsbelegung kann abweicheichen. Im JHIMS ist mE aber ein Schaltplan von vor der Umstellung drin, noch mit der ganz alten ZE, vlt. solltet ihr da mal vergleichen.

[DocDulittel]

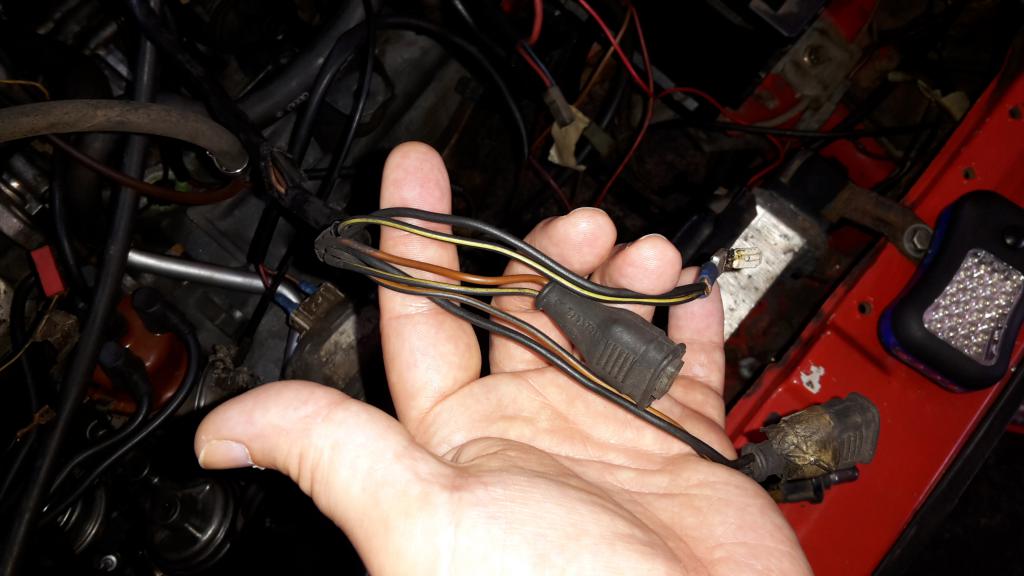

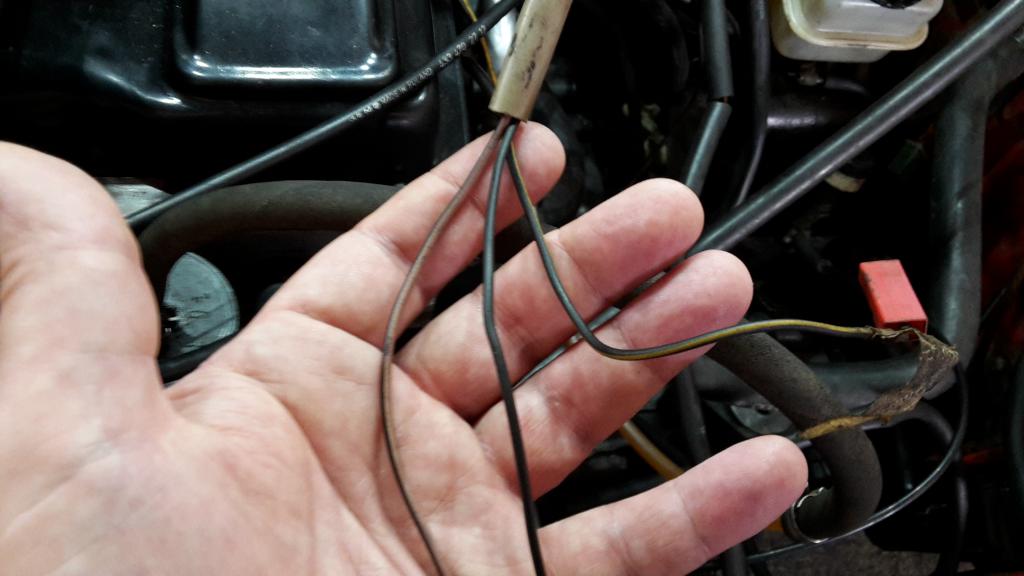

Das kannste knicken Henning. Gab es den Motor samt Kabelbaum überhaupt passend zur neuen ZE? Wenn der Kabelbaum mehrere Stecker hat für die ihr kein Gegenstück findet ist das schon seltsam. Manchmal gibt es ein zwei Stecker im Bereich der Spritzwand die nicht gebraucht werden. Die auf den Bildern 1, 3 und 4 werden garantiert benötigt.

Frag in einem Golf 1 Forum nach Detailfotos aus dem Motorraum, ist glaube ich die einzige Chance.

Ist denn an den Lampen was angeschlossen? Wenn ja, kann es daran liegen das der Lichtkabelbaum nicht zur ZE passt.

[Sk8erBoi]

Das Licht geht. Nur die Blinker und das Standlicht rechts nicht. An dem Steckplatz (ich glaube es war 21) sind noch keine Kabel angeschlossen. Und die Kabel die da, laut Stromlaufplan, dran gehören, sind nirgends zu finden. Den Stromlaufplan haben wir aus meinem "So wird's gemacht". Die Pläne sind übersichtlicher als im JHIMS.
Da kommt natürlich die Frage auf, ob der Kabelbaum überhaupt zu dieser ZE passt.
Immerhin läuft der Motor :-D Auch wenn es beim ersten Probelauf die Zündspule zerlegt hat. Da fehlt auch ein Kabel...... Am Vergaser fehlen auch noch die Anschlüsse für die Starterklappe usw.
