Anschaltung Kühlerlüfter z.b. im Jh oder auch mit Klima bei Lüfter mit 3 Anschlüssen

[cekey]

Hi
Was ich mal wieder nicht gefunden hab ist ein Stromlaufplan für den 3Poligen Lüfter

Will oder eher muss mir ein paar Spal´s einbauen, und die natürlich möglichst Intelligent verkabeln

So wie ich das beim Ibiza gespickt hab ist da im Lüfter einfach nur ein Widerstand und im Normalfall (ohne Klima) kommt die Spannung über den Schalter einmal über Widerstand und in 2. Stufe Direkt

Mit Aussenliegendem Widerstand wie bei Audi gab´s wohl nicht

Bei Klima kommen da noch 2 Relais dazu, wohl um potentialfrei schalten zu können

Lieg ich da Richtig in der Annahme?


würd mir dann da was basteln, 2 Stufen wären wohl am einfachsten durch Reihen/Parallelschaltung zu verwirklichen

Wenn jemand Interesse dran hat, oder an nem Gerüst für blasende Spal´s vorne könnt ich auch gern mehr bauen

[Booman]

Hi,

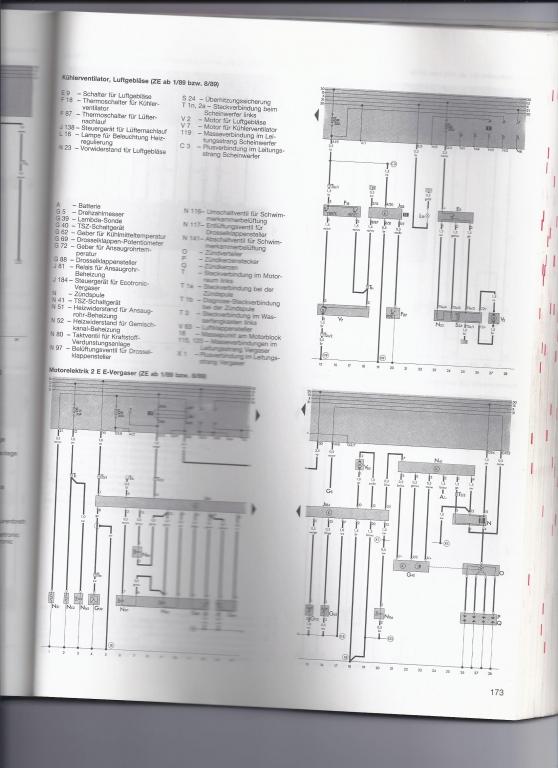

hier der Schaltplan vom Golf 2

Der Dateianhang Golf2Lüfterschaltung.jpg existiert nicht mehr.

Gruss Boo

[cekey]

Ich glaub das ist ein anderer, aber man sieht´s schlecht, aber wolltest eh noch per mail schicken
sieht aus als wär dort ein Steuergerät verbaut für die höheren Stufen, hat der spätere Ibiza auch

Scirocco hatte nie irgendwas an Elektronik soweit ich das weis

[cekey]

Hab mir da mal 2 Schaltungen ausgedacht:

a: 1. Stufe Reihenschaltung, 2. Stufe Parallel, macht einmal etwa 50 Watt und einmal etwa 200 Watt, benötigt wird ein Doppelwechslerrelais.

b: 1. Stufe Reihenschaltung, 2. Stufe Lüfter 1, 3. Stufe beide, macht einmal etwa 50 Watt, einmal 100Watt und einmal etwa 200 Watt, benötigt wird eine Diode und ein Schließer Relais

Weil ich Klima hab werd ich wohl Variante B machen, Stufe eins wenn Klima an, Stufe 3 wenn Klima überdruck, Stufe 2 und 3 auch vom Kühlerthermostat gesteuert.

Spal´s hab ich auch gestern bestellt, dann schau ma mal ob das so fetzt

[Booman]

Das Steuergerät ist nur für den Lüfternachlauf auf niedriger Stufe nach Abstellen des Motors....denk es dir einfach weg

Gruss Boo

[cekey]

Mail ist da, da war´s zu sehen, danke

Sonst eh wie Ibiza, warum soll man das Rad auch neu erfinden....

Dann wird es schon passen was ich mir da ausgedacht hab

mfg ck

[Schnitzel]

wozu ein Lüfter auf sparflamme laufen lassen ?
Wenns heiss wird, will ich Kühlung...also volle Pulle an

Bei mir arbeiten zwei Spal´s im vollbetrieb.

[cekey]

das hat schon Sinn: weniger Verschleiß, weniger Lärm

dazu kommt das der Lüfter läuft sobald die Klima an ist, also immer im Sommer
Und im Stand reicht ja weniger Durchsatz, ob die Serienschaltung reicht wird sich zeigen

[cekey]

Hab heute die Spal´s bekommen, bistdudeppert machen die Wind

in Reihe, also bei etwa 6v je Stück würd ich mal auf 15-20KMH tippen
sollte auf jedenfall für die Klima reichen
