Bremsattel 36er bzw 38 bzw alternative

[Chris80]

So das es so viel Bremsattel Beiträge gibt fang ich einen neuen an.

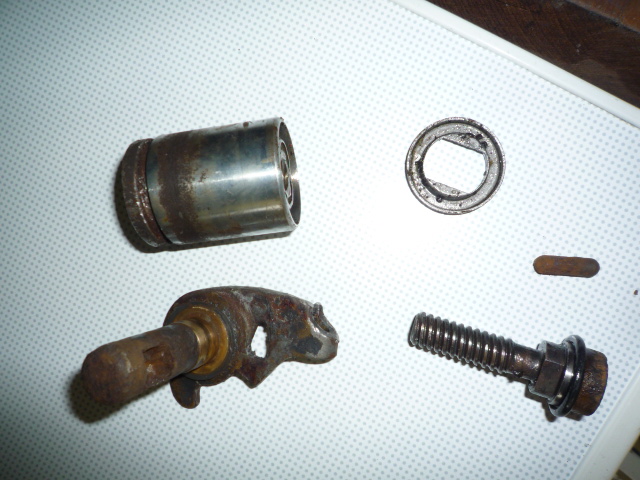

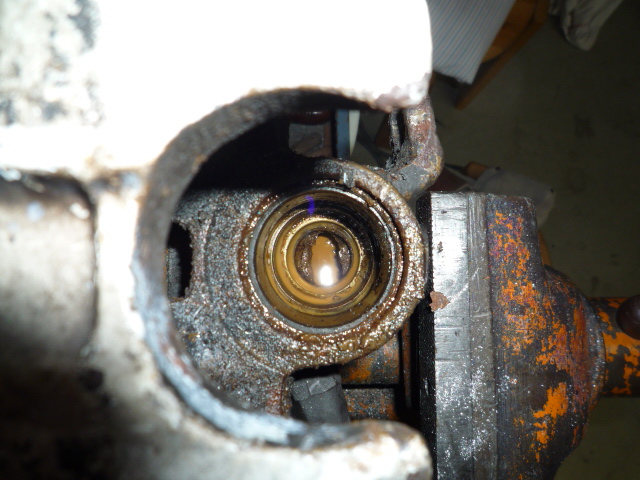

hier mal einen offenen Bremssattel(36er Girling),der nicht mehr funktionierte(handbremsfunktion)

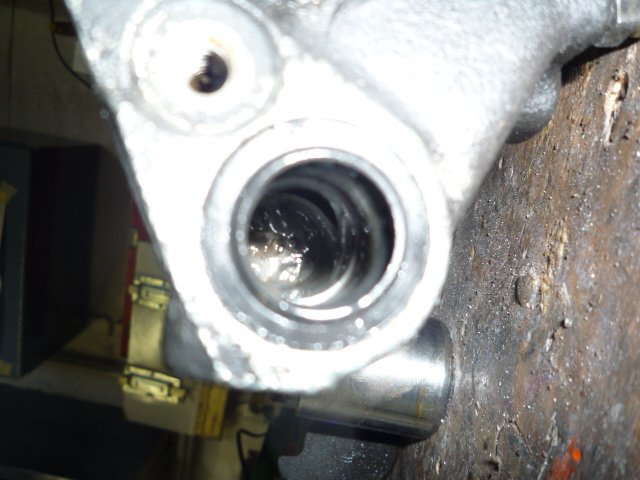

viel rost in der Handbremsfunktion

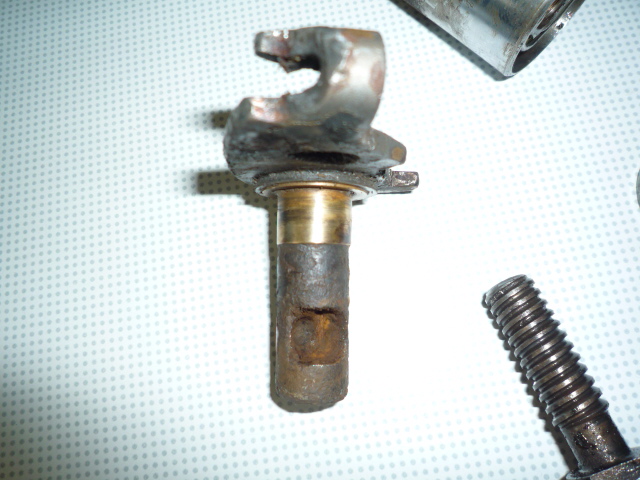

und auch am Hebel und was man sieht ist,das er schon mal überholt wurde.siehe messing hülse

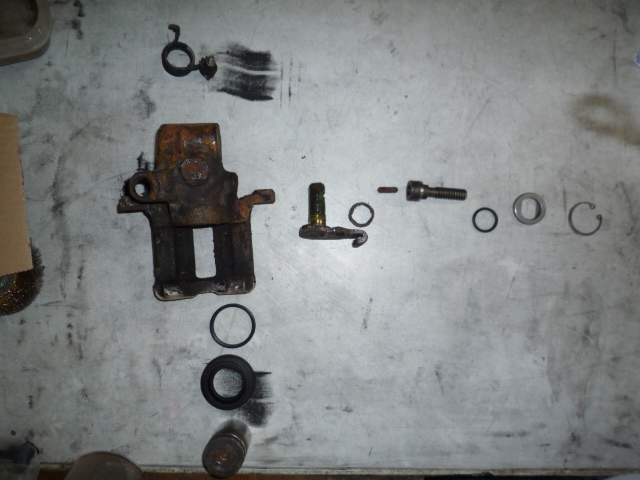

so wie zerlegt man ihn.

-als erstes Kolben Rausschrauben am bestens mit einem Imbus,falls noch möglich
-Gummimanchette entfernen.
-Bremsflüssigkeit ablassen,falls noch vorhanden.
-Sicherungsring am Boden lösen
-So Gewindestange ziehen.am besten raushebeln indem ne Mutter drauf geschraubt wird oder direkt -am gewinde(hab ich gemacht und nix ist kaputt gegangen)
-kleinen Stift rausfummel
-Rückholfeder lösen
-Handbremshebel rausdrehen bzw rausziehen bzw hebeln/drehen

[Chris80]

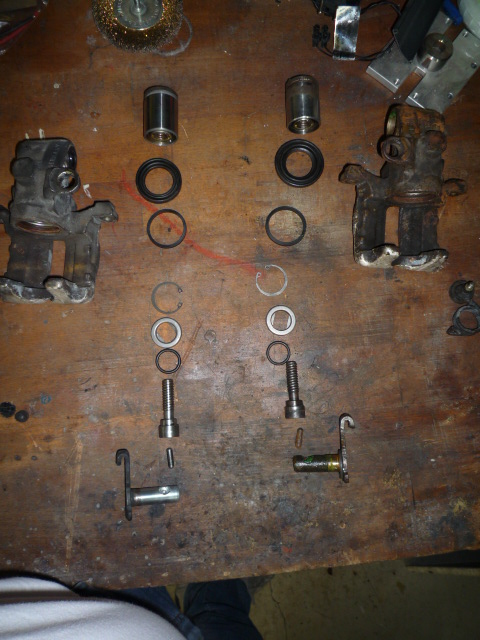

so sieht ein funktionierender sattel aus

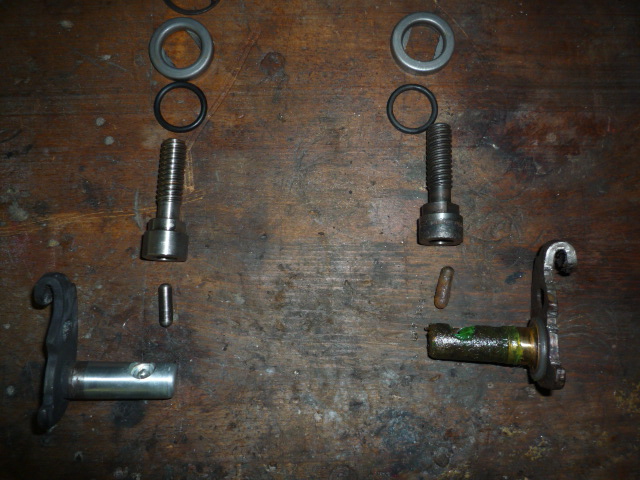

links funktionierend und fast neu/ rechts alt und schon mal überholt

[Chris80]

Teile Nr Dichtsatz (wird nachgereicht)
Teile Nr Neusattel (wird nachgereicht)
Sonstige Teile Nr (wird nachgereicht)


wer führt des beitrag weiter.am liebstens bilder vom Golf4 sattel incl. einbau position und teile nr. zum umbauen

MFG Chris

[Chris80]

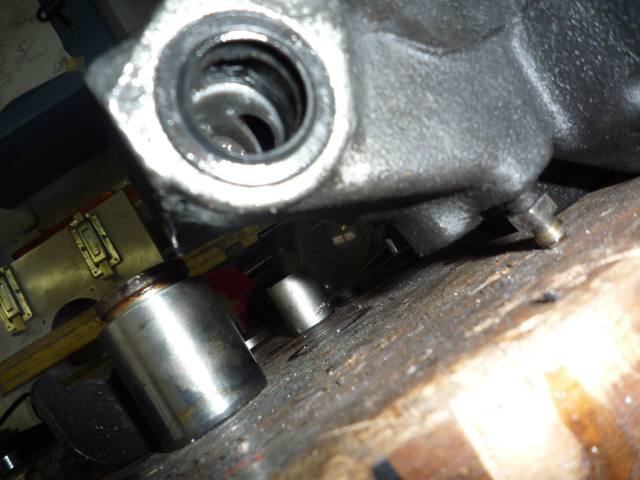

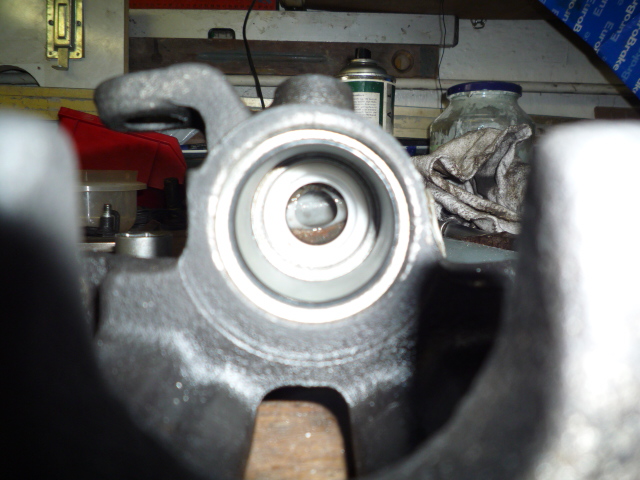

Sondersattel?! Hier mal ein andere 36er sattel. war glaub audi b3 und es wird immer behauptet alle wären gleich

Qualität technisch bestimmt einer der besten aber er hat leider aus den Handbremshebel gesifft
(Budweg hat den mal überholt)

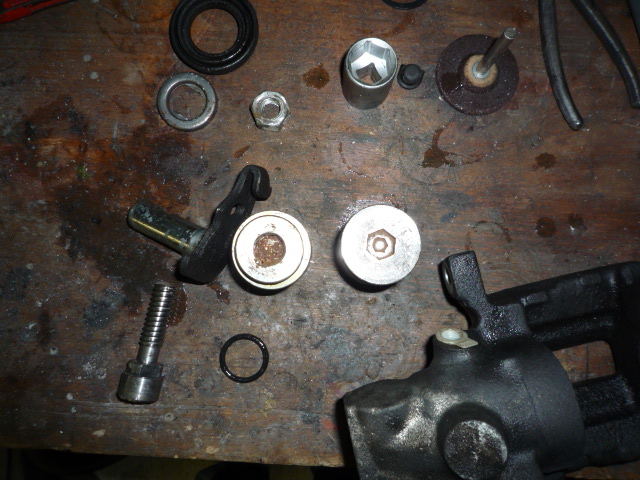

Teflonhülse




Kleinere Kolbenauflage?!

[Chris80]

VW Teile Nr.Links 191 615 423 AX
Rechts 191 615 424 AX

1 x Satz Gehäuse 191 698 680 X

1 x VW Dichtsatz 443 698 671 (nur Kolben)

1 x VW WD 15x24x7 085 301 227 (Handbremshebel)
Orginal wäre 16x24x6

Bosch Dichtunssatz 1 987 470 452

<<<<<<<<Budweg Teile>>>>>>>>>>>>>>>

1 x Budweg Dichtsatz 203608 (Komplett incl. Handbrems WD)

1 x Handbremshebel 209909 Links
Budweg 209910 Rechts

1 x Kolben 36er 233603

[Freddy]

Wollte auch schon mal einen zerlegen aber bei mir hat sich die Scheibe unter dem Sicherungsring in die Bohrung geklemmt und ist nur gewaltsam rausgegangen. Das heist sie ist jetzt kaputt. Ich weiss zwar wie er zusammen gebaut wird, Dichtsatz ist auch da aber ohne die Scheibe werd ich Ihn dann wohl wegwerfen dürfen.
"Manchmal muss mann über Leichen gehen um zu verstehen"
